一、架构图构成要素
（一）硬件基础设施层
这是智慧工地的“身体骨架”，支撑整个系统的运行。
数据采集终端：包括各类传感器，如温度传感器、湿度传感器、压力传感器等，用于监测环境参数和设备运行状态；还有摄像头、定位设备（如UWB定位基站、GPS终端）等，用于采集视频图像和人员、设备位置信息。例如，在塔吊上安装倾斜传感器和重量传感器，实时监测塔吊的倾斜角度和起重量，预防安全事故。
网络通信设备：涵盖有线网络设备（如光纤交换机）和无线网络设备（如4G/5G路由器、Wi-Fi接入点）。通过这些设备，将采集到的数据稳定、快速地传输到处理中心。就像人体的血管，确保数据在系统各部分之间顺畅流动。
服务器与存储设备：服务器是系统的“大脑”，负责处理数据和运行应用程序；存储设备则像“仓库”，用于保存海量的采集数据、分析结果和业务数据。根据工地规模和数据量大小，可选择本地服务器或云服务器。
（二）数据传输层
如同人体的“神经系统”，负责将硬件采集的数据准确、及时地传递到数据处理中心。
有线传输：利用光纤、双绞线等传输介质，具有传输速度快、稳定性高的特点，适用于对数据实时性要求较高且传输距离较近的场景，如工地内部传感器与本地服务器之间的数据传输。
无线传输：借助4G/5G、LoRa、ZigBee等无线通信技术，实现灵活、便捷的数据传输，尤其适合移动设备和远距离数据采集场景。例如，巡检人员携带的移动终端可通过4G网络将现场数据实时上传到系统平台。
（三）数据处理与分析层
这是系统的“智慧核心”，对采集到的数据进行深度挖掘和分析。
数据清洗与预处理：对原始数据进行筛选、去重、纠错等操作，去除噪声数据和无效数据，确保数据的准确性和完整性。就像给原材料进行初步筛选和加工，为后续分析提供高质量的数据基础。
数据存储与管理：采用关系型数据库（如MySQL、Oracle）存储结构化数据，如人员信息、设备台账等；使用非关系型数据库（如MongoDB、Redis）存储非结构化数据，如视频监控数据、日志文件等。同时，构建数据仓库，对数据进行整合和汇总，方便数据分析与挖掘。
数据分析与挖掘算法：运用机器学习、深度学习等算法，对数据进行分类、聚类、预测等操作。例如，通过分析设备运行数据，预测设备故障发生的可能性，提前安排维修保养，降低设备故障率。
这是系统的“功能载体”，为用户提供各种具体的应用服务。
人员管理：包括考勤管理、培训管理、绩效评估等功能。通过工地人脸识别设备，自动记录工人的出勤情况；利用在线培训平台，为工人提供安全培训和技术培训课程；根据工人的工作任务完成情况和工作质量，进行绩效评估。
设备管理：实时监控设备的运行状态、参数和位置信息，对设备的故障进行预警和诊断；制定设备的维护计划，记录设备的维护历史和维修记录；合理安排设备的调度和使用，提高设备的利用率。
环境管理：实时监测环境指标，如PM2.5、PM10、噪声等，当环境指标超出规定范围时，自动发出预警信息；记录环保措施的执行情况，如洒水降尘、噪音治理等，对环保措施的效果进行评估和分析。
安全管理：基于数据分析结果，对工地现场的安全风险进行评估和预警；记录安全隐患的发现、整改和验收情况，形成闭环管理；提供在线安全教育培训课程和资料，提高工人的安全意识和操作技能。
质量管理：记录工程质量检测数据，如混凝土强度、钢筋焊接质量等，对检测结果进行分析和评估；按照工程质量验收标准，对分项工程、分部工程和单位工程进行验收管理。
（五）用户界面层
这是系统与用户的“交互窗口”，为用户提供直观、便捷的操作界面。
PC端管理平台：以图表、报表等形式直观展示工地现场的关键指标和数据，如人员出勤率、设备利用率、环境指标、施工进度等；提供业务管理模块的详细操作界面，管理人员可以在该界面上进行数据查询、统计、分析、审批等操作。
移动端APP：将工地现场的重要信息，如安全预警、设备故障、任务提醒等，及时推送到管理人员的移动设备上；支持管理人员进行现场巡检记录、隐患上报、任务分配等业务操作；提供数据查询和统计功能，方便管理人员随时随地掌握工地动态。
大屏展示系统：在工地现场的会议室、监控中心等场所设置大屏展示系统，通过动态图表、地图、视频等形式，全方位展示工地现场的实时数据和运行情况，为项目决策和汇报提供直观的依据。
二、架构图的作用
（一）规划建设指导
在智慧工地建设初期，架构图为系统的硬件选型、软件设计、网络部署等提供了清晰的规划框架，确保各部分之间协调配合，避免重复建设和资源浪费。例如，根据架构图可以确定需要安装多少个摄像头、传感器，以及服务器的配置要求等。
（二）开发维护依据
对于开发人员来说，架构图明确了系统的功能模块、数据流向和接口规范，有助于提高开发效率和质量，降低开发成本。在系统维护阶段，架构图可以帮助运维人员快速定位故障点，进行故障排查和修复。
（三）沟通协作桥梁
架构图以直观的图形方式展示了智慧工地系统的整体架构和各部分之间的关系，便于项目团队成员（包括开发人员、运维人员、管理人员等）之间进行沟通和协作，确保各方对系统的理解一致。
三、架构图示例（文字描述呈现）

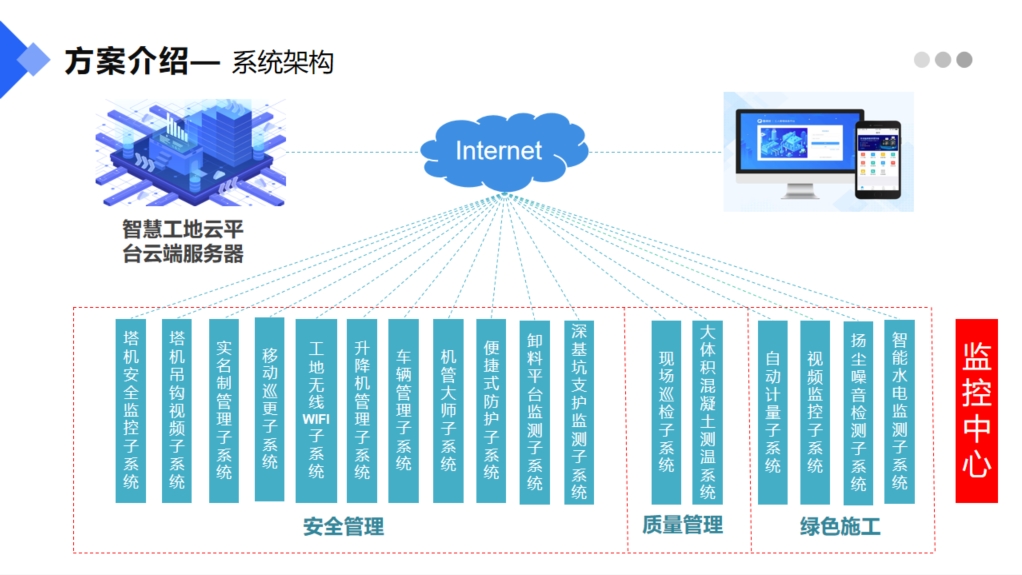

以一个简单的小型智慧工地系统平台架构图为例：
硬件基础设施层：在工地出入口安装人脸识别门禁和摄像头，用于人员考勤和监控；在塔吊上安装倾斜传感器、重量传感器和定位设备；在工地现场布置多个LoRa节点，连接各类环境传感器（如温湿度传感器、噪声传感器）。通过光纤将传感器数据传输到本地服务器，同时部分移动终端通过4G网络上传数据。
数据传输层：有线传输采用光纤将传感器数据从采集点传输到本地服务器；无线传输利用LoRa网络将环境传感器数据传输到LoRa网关，再通过4G网络上传到服务器；移动终端通过4G网络直接与服务器通信。
数据处理与分析层：本地服务器对采集到的原始数据进行清洗和预处理，将结构化数据存储到MySQL数据库，非结构化数据（如视频监控数据）存储到文件系统中。利用数据分析算法对设备运行数据和环境数据进行实时分析，预测设备故障和环境风险。
应用服务层：开发人员管理、设备管理、环境管理、安全管理、质量管理等应用模块。人员管理模块根据考勤数据自动生成考勤报表；设备管理模块实时显示设备运行状态和故障预警信息；环境管理模块在环境指标超标时发出警报并记录处理情况。
用户界面层：PC端管理平台提供综合看板，展示关键指标和数据；移动端APP为管理人员提供现场巡检、隐患上报等功能；大屏展示系统在工地监控中心实时显示工地现场的整体运行情况。
